花鍵軸加工方式有那些
時間：2021-03-04 訪問量：2708

花鍵軸分矩形花鍵軸和漸開線花鍵軸兩大種類,花鍵軸中的矩形花鍵軸應用廣泛,而漸開線花鍵軸用于載荷較大

，定心精度要求高
，以及尺寸較大的鏈接。矩形花鍵軸通常應用于飛機
、汽車
、拖拉機
、機床制造業、農業機械及一般機械傳動等裝置
。由于矩形花鍵軸多齒工作
，所以承載能力高，對中性
、導向性不錯
，而其齒根較淺的特點可以使其應力集中小。另外花鍵軸的軸與轂強度削弱小
，加工比較方便
，用磨削方法可以獲得較高的精度。漸開線花鍵軸用于載荷較大，定心精度要求高
，以及尺寸較大的鏈接
。其特點：齒廓為漸開線，受載時齒上有徑向力
，能起自動定心作用，使各齒受力均勻
，強度高壽命長
，加工工藝與齒輪相同，易獲得較高精度和互換性
。

 花鍵軸是機械傳動一種

，和平鍵、半圓鍵
、斜鍵作用一樣
，都是傳遞機械扭矩的，在軸的外表有縱向的鍵槽
，套在軸上的旋轉件也有對應的鍵槽
，可保持跟軸同步旋轉。在旋轉的同時
，有的還可以在軸上作縱向滑動
，如變速箱換檔齒輪等。

  1

、結構：在軸的外表有縱向的鍵槽
，套在軸上的旋轉件也有對應的鍵槽，可保持跟軸同步旋轉
。在旋轉的同時
，有的還可以在軸上作縱向滑動，如變速箱換檔齒輪等
。

 2

、應用舉例：在制動器、轉向機構
。 還有一種是可伸縮的軸
，由內外管組成，外管有內齒
，內管有外齒
，套在一起。使用時在傳遞旋轉扭矩的同時
，在長度方向可以伸縮
。

 3、材質：40Cr5

、熱處理

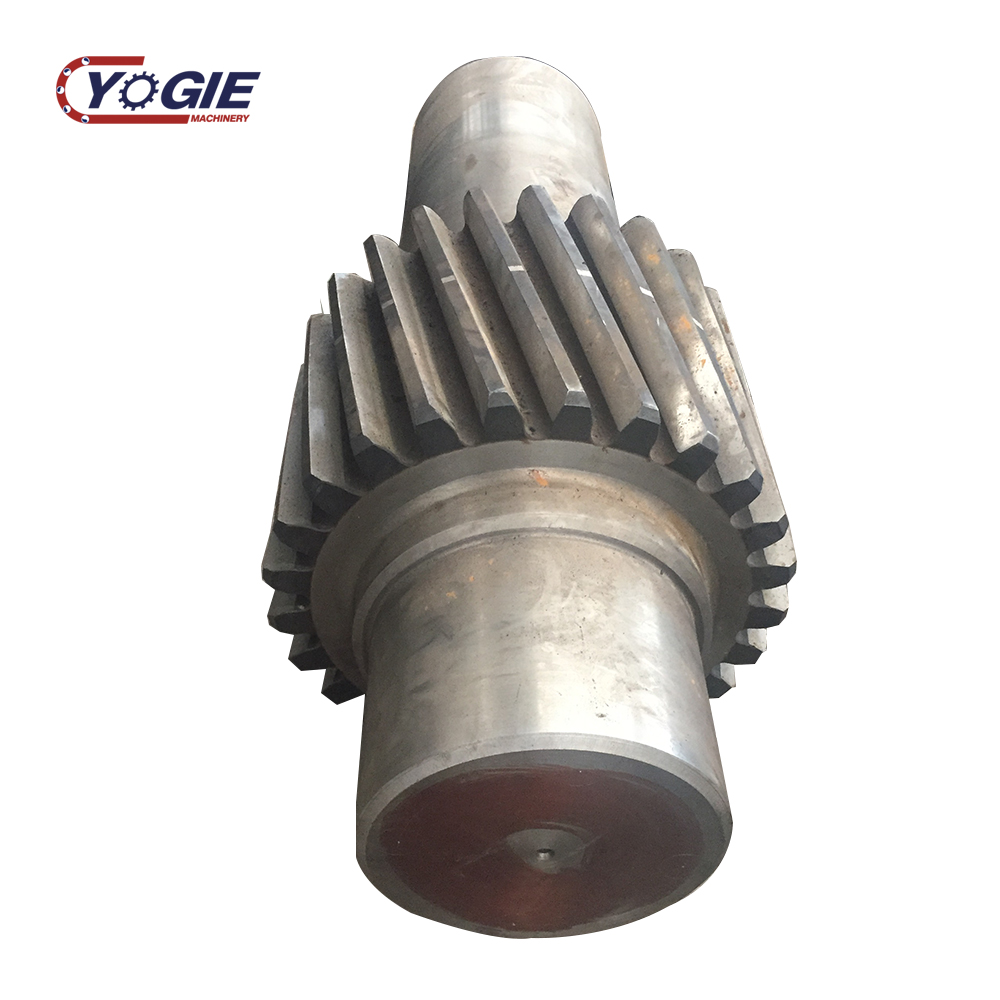

。淬火 表面硬度HRC45--50齒輪軸 (4).jpg
